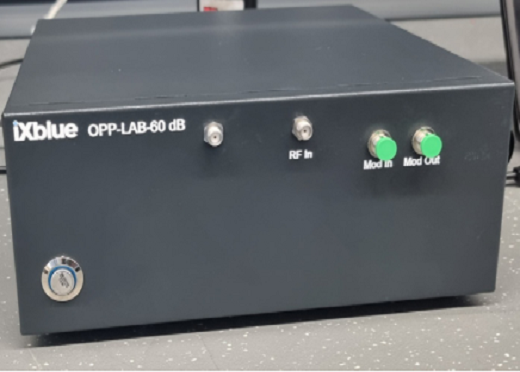

C波段光脈衝選擇器 | OPP-LAB-CBand （新品推薦）
時間：2023-04-06 關鍵詞：国产嫩草影院在线观看88（diàn） 發布者：国产嫩草影院在线观看88 瀏覽量：3248

OPP-LAB-CBand是一個基於iXblue公司MXER係列高消光比铌酸鋰馬赫曾德爾調製器和原始偏置控製器的光脈衝選擇器係列。該模塊在全C波段工作，在國際電聯電網選擇的（用戶提供的）波長下達到最佳消光比。它允許從連續激光源產生光調製信號，並允許從脈衝源進行脈衝選取（脈衝拾取）並降低其重複率。



無論輸入光信號的功率和模式是連續的還是脈衝的，創新的自動偏置控製電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在以從待指定的ITU電網中選擇的波長進行操作。



主要特點：

交鑰匙光脈衝選擇係統

高光穩定性

低上升/下降時間

極高的消光比

已經驗證的解決方案



典型應用：

脈衝調製

脈衝選擇，脈衝拾取

激光操作





傑出亮點

參數

常規指標

工作波長

Full C-Band

脈衝對比度/消光比

40 dB / 80 dB

插入損耗

6 dB / 12 dB

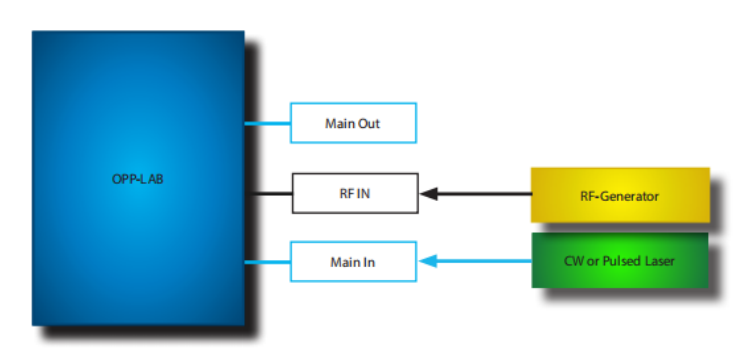

功能結構圖



OPP-LAB集成:

l 強度調製器：其被設置為確保非常高的光脈衝消光比和靈活的脈衝整形。

l 自動調製器偏置控製電路（MBC）：以保證高消光比隨時間的穩定性。

OPP-LAB連接到外部激光源（激光器）和外部電信號發生器。





射頻輸入參數

參數

符號

條件

最小值

典型值

最大值

單位

RF信號類型

-

-

-

脈衝/其他





RF阻抗

-

-

-

50

-

Ω

RF幅值(1)

-

-

-

5

-

V

RF占空比

-

最大脈衝對比度

-

-

1

%

MBC觸發電壓

-

TTL

-

-

3.3

V

MBC觸發頻率

-

-

-

-

1

kHz

電源

DC

-

-

12

-

V

(1) 對應於調製器VπRF值。



光學輸入參數

參數

符號

條件

最小值

典型值

最大值

單位

模式

-

-

連續或脈衝







工作波長

-

-

1530

1550

1560

nm

邊摸抑製比

SMSR

-

30

-

-

dB

偏振

-

-

線偏振及控製







輸入功率

-

連續or平均功率

0

-

100

mW



OPP-LAB光學參數規格

參數

符號

條件

最小值

典型值

最大值

單位

電光帶寬

-

-

-

20

-

GHz

上升/下降時間

-

通過快速電脈衝實現

-

20

-

ps

靜態消光比(1)

SER

OPP-LAB-CBand-40dB

40(2)

43 (2)

-

dB

靜態消光比 (1)

SER

OPP-LAB-CBand-80dB

60 (2)

80(2) (3)

-

dB

消光比穩定性(4)

-

-

-

1

-

%/H

插入損耗 (5)

IL

OPP-LAB-CBand-40dB

-

6

-

dB

插入損耗(5)

IL

OPP-LAB-CBand-80dB

-

12

-

dB

偏振消光比

PER

-

20

-

-

dB

反向傳輸信號(6)

-

-

-

-40

-

dBm

光回損

ORL

-

-

-45

-40

dB

MBC導頻

Fdth

-

400

1000

1400

Hz

(1)輸出靜態消光比:占空比＜1%，全C波段。

(2)消光比：ITU-Grid任意波長選擇。

(3)用快速電脈衝實現80 dB是理論上的臨界值，因為無法測量超過70 dB的消光比（光電二極管限製）

(4)24小時測試值。

(5)當調製器設置為最大傳輸時。

(6)從輸入端口測試。



接口和尺寸

前麵板



RF輸入連接器

RF In - SMA Female - 50 Ω

光輸入連接器

Main In - FC/APC - PM fiber

光輸出連接器

Main Out - FC/APC - PM fiber

後麵板



電源(12V - 2A)

DC In - Jack male 2 mm

MBC抖動禁用

Trig In - BNC

USB

USB - B type

產品尺寸

220 mm x 220 mm x 52 mm



環境指標

參數

最小值

典型值

最大值

單位

工作溫度範圍

15

-

35

℃

存儲溫度範圍

-20

-

50

℃



絕對最大值

參數

最小值

典型值

最大值

單位

光輸入功率

-

-

100

mW

RF輸入功率

-

-

28

dBm



訂購信息：

OPP-

LAB-

xxnm-

yydB





工作波長

40=40dB





ITU-Grid選擇

80=80dB
