MXIQ-LN-10是一款寬帶寬、低半波電壓、低插入損耗的雙並聯馬赫-曾德爾調製器。exail/iXblue專有的“Magic Junction”(專利號US2008193077)使其具有無與倫比的低插入損耗,其X切割設計確保了在各種操作條件下的高穩定性和零啁啾。MXIQ-LN-10調製器是專用於高達28Gbaud的複雜調製方案(如QPSK、QAM和OFDM)的關鍵設備。
MXIQ-LN-10 IQ調製器
|
射頻參數 |
|
|
|
|
|
|
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
RF端口,2 GHz起 |
10 |
11 |
- |
GHz |
|
有效可以帶寬 |
S21 |
- |
16 |
20 |
- |
GHz |
|
紋波 S21 |
ΔS21 |
RF端口 |
- |
0.5 |
1 |
dB |
|
射頻回波損耗 |
S11 |
RF端口, 0 - 20 GHz |
- |
-12 |
-10 |
dB |
|
Vπ RF @50 kHz |
VπRF 50 kHz |
RF1 & RF2 端口 |
- |
3.8 |
4.5 |
V |
|
Vπ RF @10GHz |
VπRF 10 GHz |
RF1 & RF2 端口 |
- |
5.5 |
7 |
V |
|
Vπ DC1,2 端口 |
VπDC 1,2 |
DC1 & DC2 端口 |
- |
6.5 |
7.0 |
V |
|
Vπ DC3 端口 |
VπDC3 |
DC3 端口 |
- |
9.5 |
10.5 |
V |
|
RF端口阻抗匹配 |
Zin-RF |
- |
- |
50 |
- |
Ω |
|
DC端口阻抗匹配 |
Zin-DC |
- |
- |
1 |
- |
MΩ |
|
光學參數 |
|
|
|
|
|
|
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium Niobate X-Cut Y-Prop |
|||
|
工作波長 |
λ |
- |
1530 |
1550 |
1580 |
nm |
|
插入損耗 |
IL |
不含連接器* |
- |
5 |
7 |
dB |
|
晶體消光比 |
SER |
MZ1&MZ2 |
20 |
- |
- |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
-45 |
-40 |
dB |
|
啁啾 |
α |
- |
-0.1 |
0 |
-0.1 |
- |
|
除非另有規定,否則在25°C、1550 nm條件下給出的所有規格。 |
||||||
|
(*)考慮每個FC/APC光學連接器的額外損耗高達0.25dB。 |
||||||
絕對最大值
超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級隻有在這些或任何其他條件下,設備的功能操作並不意味著超過數據表操作部分給出的條件。長時間暴露於絕對最大額定值可能會對設備可靠性產生不利影響。
|
參數 |
符號 |
Min |
|
Max |
|
Unit |
|
RF輸入功率 |
EPin |
- |
|
28 |
|
dBm |
|
偏置電壓 |
Vbias |
-20 |
|
20 |
|
V |
|
最大輸入光功率(CW) |
OPin |
- |
|
20 |
|
dBm |
|
工作溫度範圍 |
OT |
0 |
|
70 |
|
°C |
|
存儲溫度範圍 |
ST |
-40 |
|
85 |
|
°C |

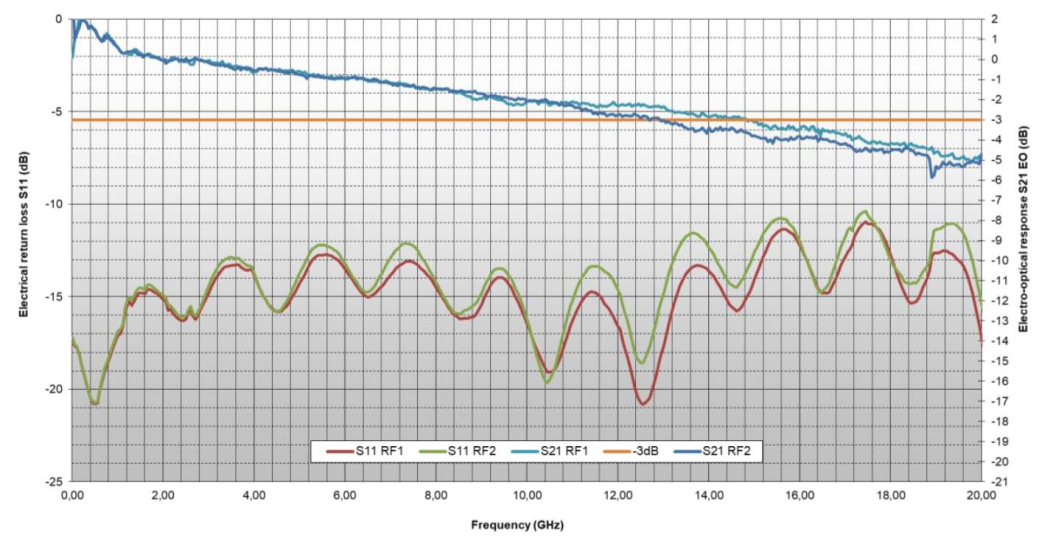

典型 S21 & S11 響應:RF1&RF2端口:

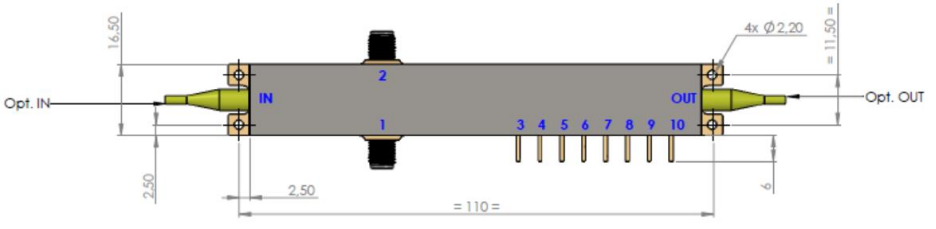

產品尺寸圖:
|
端口 |
功能 |
說明 |
|
|
IN |
光輸入端口 |
保偏光纖:Corning PM 98-U25D長度: 1.5m, 900 µm鬆套管 |
|
|
OUT |
光輸出端口 |
保偏光纖:Corning PM 98-U25D長度: 1.5m, 900 µm鬆套管 |
|
|
PINS 1,2 |
RF1/RF2輸入端口 |
Female K(兼容SMA) |
|
|
PINS 3 |
接地GND |
1.0 mm 直徑PIN |
|
|
PINS 4,5,6 |
DC2 / DC1 / DC3 |
1.0 mm 直徑PIN |
|
|
PINS 7,8 |
Not Connected |
1.0 mm 直徑PIN |
|
|
PINS 9,10 |
Not Connected |
1.0 mm 直徑PIN |
|
選購信息
|
MXIQ-LN-10-00-P-P-YY-YY |
||
|
MXIQ-LN-10-00 |
1550nm波段10GHz帶寬IQ調製器 |
|
|
P = |
光纖類型 |
P=PMF保偏光纖 |
|
YY= |
光纖連接器類型 |
FA =FC/APC;FC=FC/UPC;SC=SC/UPC;SA=SC/APC |
