【一】FXE相位+頻率計（相位+頻率計數器）

K+K FXE是一種多通道高分辨率相位和頻率計數器，它測量最多24個通道相對於公共參考信號（10MHz）的相位，同步且無停滯時間。單次測量的分辨率為12.2ps，輸入頻率範圍為4kHz至130MHz，測量速率為1k sample/s。

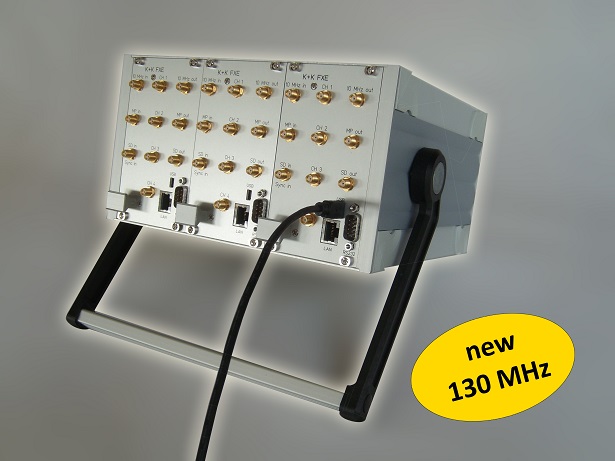

K+K FXE 產品圖片

一個K+K FXE係統由多達6個FXE測量卡組成，這些測量卡可以串聯，每個測量卡為4個獨立通道提供各自輸入信號的相位。這裏，“相位”指的是快速且持續增長的絕對值，而不是相對於參考信號的某些相位偏移。

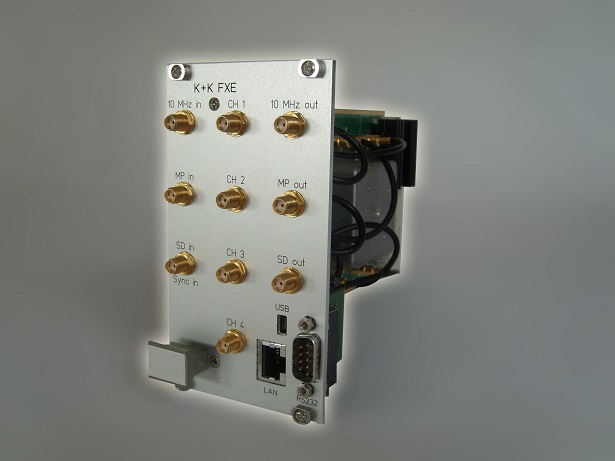

FXE測量卡 產品圖片

根據測量的相位值，可以計算輸入信號的頻率。此外，可以容易地確定不同信道之間的頻率比，或者某些被測器件的輸出信號相對於輸入信號的一些緩慢變化的相位漂移。

通過長期測量和特殊的數學函數，可以提高測量的精度，例如，使用1s的門時間，獲得4E-13的頻率分辨率。

測量結果實時可用，因此可用於控製頻率發生器的相位。它們由機載微處理器處理，該微處理器通過例如對不同信道之間的相位差進行平均或計算來執行數據縮減。

此外，還包括用於收集、顯示和歸檔測量數據的PC軟件。Windows©Dynamic Link Library（DLL）提供所有協議處理和數據恢複功能，為應用程序提供ASCII編碼的十進製浮點數，這些數字在所有編程語言下都很容易讀取。

對於最高精度的應用，可在主板上安裝一個可選的參考相位擾頻器K+K SCR，該擾頻器在微處理器的控製下與相位平均間隔同步地改變參考10MHz的相位，從而允許對電子器件的係統誤差殘差進行平均。在安裝了K+K SCR的情況下，係統的相位確定噪聲本底在1s平均間隔內低至1ps。

產品特點：

每個卡4個獨立信道的相位測量，4 kHz。。。130 MHz，最小0dBm

可通過附加卡擴展至最多24個信道

單鏡頭分辨率：相位：12.2 ps；頻率：1.2E-11@1s

平均分辨率：相位：1ps@1s；頻率：4E-13@1s

參考時鍾：外部10MHz時鍾（可選內部OCXO）

測量間隔：1ms至20s

外殼：19“單元

接口：以太網、USB、RS232、CAN

配有評估和可視化軟件

提供客戶特定的軟件適配

以下FXE可選擴展（可選項）可用：

FXE-SCR：通過固定相位值或掃過相位範圍進行移相

FXE-FDI：具有32個數字輸入的擴展卡

FXE-DCP：顯示和控製麵板

FXE-EPC：嵌入式Windows PC

FXE-SWP：開關電源

K+K FXE-m是FXE精密測量設備的移動版本，用於高分辨率時間、相位和頻率測量。FXE-m使用與FXE相同的方法和算法，FXE多年來一直用於監督和控製原子鍾和衛星（例如，德國PTB等官方機構）。

K+K FXE-m設備可以集成在本地網絡中，支持所有當前使用的接口，如LAN、can、USB、藍牙等。可提供適用於Windows、Linux、Labview和移動設備（androids）的可視化和協議軟件，並可針對客戶進行調整。

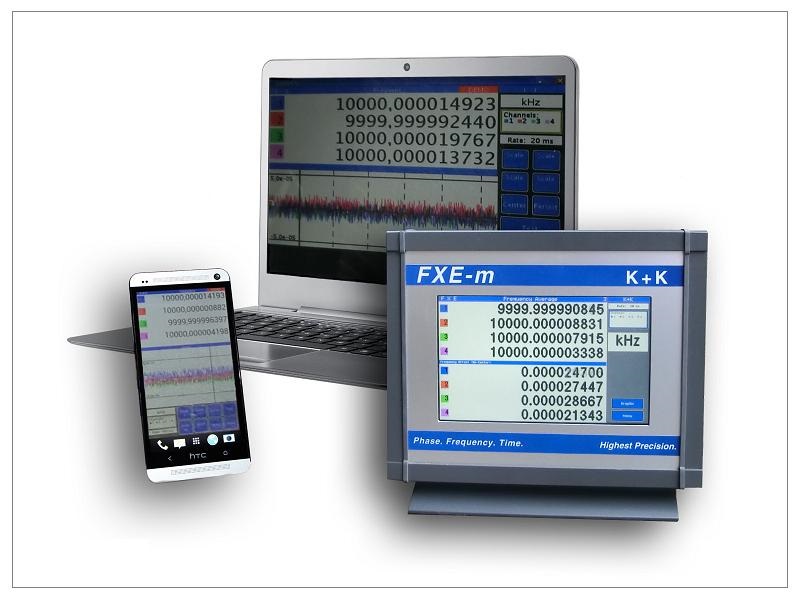

K+K FXE-m 參考圖片

產品規格：

具有最高精度的便攜式頻率和相位測量

單鏡頭分辨率：相位：12 ps；頻率：10-11@1s

平均分辨率：相位：1ps@1s；頻率：3*10-13@1s

參考時鍾：外部10MHz時鍾（可選內部OCXO）

輸入通道：4或8個輸入信號，4 kHz。。130 MHz，最小0dBm

產品特點：

基於androids的精密測量設備

高分辨率7英寸觸摸屏

接口：LAN、CAN、WLAN、WLAN直連、藍牙

用於存儲協議文件的內部存儲卡

雙屏選項：無線連接到其他平板電腦或智能手機

眾所周知的用戶界麵，可以安裝其他androids應用程序

【二】K+K時間間隔計數器

時間間隔計數器NSZ由K+K開發，用於計算兩個輸入信號之間的時間差。K+K DNSZ是擴展的級聯版本，允許與公共時間基準相比測量多個輸入信號。多達8個不同的信號是可能的，時間差的分辨率為50 ps。

這些設備作為單一版本（19英寸插件模塊）提供，用於特殊測量應用（例如延遲測量），並作為一個完整的係統K+K ZFM提供。

K+K ZFM集成了多個K+K DNSZ、可選的相應數量的K+K FXE信道以及控製和協議協商單元。它可以用作時鍾發生器（典型為1PPS/10MHz）的時間和頻率監視器。

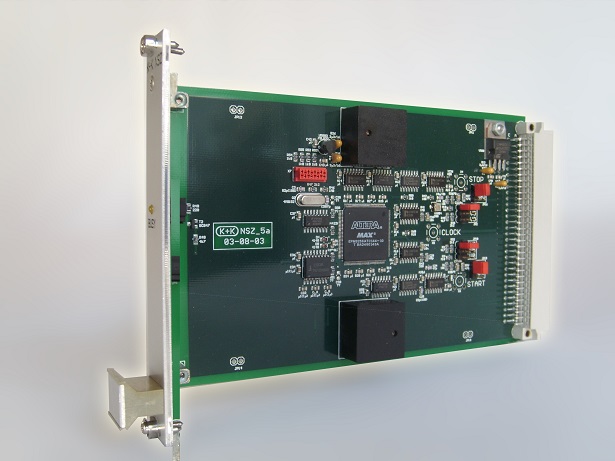

NSZ 產品圖片

產品特點：

與公共時間基準相比，測量一個或多個脈衝輸入信號的時間間隔

多達8個通道的監控係統

模塊最多可擴展32個通道

時間分辨率50ps

通過LAN、USB或RS232連接PC

配有控製和可視化軟件

可能的特定客戶適應

【三】K+K實時時鍾 KL-3400

K+K KL-3400是一款時鍾發生器，可滿足對穩定性和安全性的極端要求。組合幾個精密振蕩器可以補償它們的差異並識別出故障振蕩器。

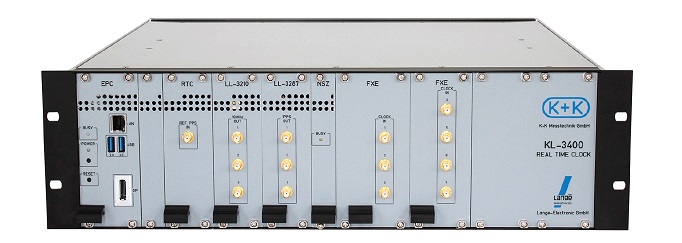

KL-3400時鍾發生器  產品圖片

K+K KL-3400實時軟件時鍾的目的是基於內置恒溫晶體振蕩器（OCXO）的短期頻率穩定性、一組原子鍾的中期頻率穩定性以及GPS定時接收機的長期定時精度，提供穩定的時鍾信號，即使其中一個時鍾發生故障，該時鍾仍將在合理的範圍內繼續其相位跟蹤。

軟件時鍾的好處包括：

與單個原子鍾相比，由於在一組多達7個時鍾上的係綜平均，穩定性得到了提高

自動轉向UTC（GPS）

操作員指令的附加相位和/或頻率控製

原子鍾之間的連續一致性檢查

抗時鍾故障的魯棒性

無需中斷軟件時鍾輸出信號即可輕鬆維護時鍾

軟件時鍾時標的主要實現是10MHz輸出信號加上從這些10MHz相幹導出的1PPS定時輸出。作為一種選擇，可以根據需要提供額外的輸出。

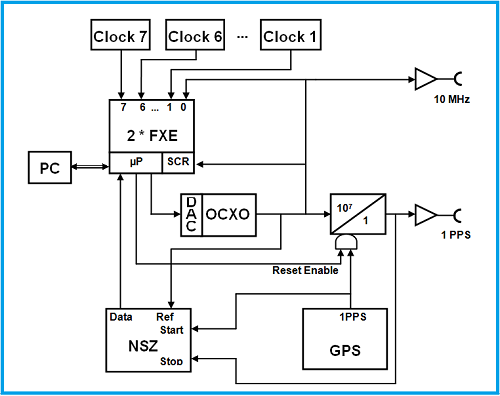

K+K KL-3400實時時鍾硬件的所有組件都安裝在一個19英寸的框架中，框架寬度為84TE，高度為3HE：

從OCXO產生（至少）10MHz和1PPS的時鍾發生器板

兩個多通道相位儀表板，最多可用於7個時鍾輸入通道

用於SWC時間到GPS時間的1PPS測量的時間間隔計數器

A電源

K+K KL-3400實時時鍾的硬件由幾個板組成，每個板都有一個前麵板。可選的附加信號發生器（如5MHz或100MHz）、分配放大器等完成了畫麵。

使用運行Windows的標準PC作為終端。

KL-3400是在德國聯邦物理技術研究院（Physikalisch Technische Bundesanstalt PTB）的支持下開發的，並得到了聯邦經濟部的財政支持。它由德國Gerlinden Lange Electronic公司發行。

產品特點：

通過控製和平均多達15個原子鍾，與單個原子鍾相比提高了穩定性

基於UTC（GNSS）或本地實驗室時基的自動時標轉向

用戶命令的附加相位和頻率偏移

永久監控所有相連的原子鍾

自動刪除故障時鍾

維護過程中輸出信號不中斷

通過LAN連接PC

配有控製和可視化軟件

可能的特定客戶適應

測量卡規格：

基於K+K FXE的相位測量

時鍾測量和OCXO更新率：10 Hz

精密相位差：1.5 ps@100ms

精度頻率：1.5E-11@100ms。。1E-15@1小時

內部OCXOs的穩定性：3E-13@1..10s

1Hz時的相位噪聲：<-116 dBc/Hz

通過LAN連接PC

【四】K+K GPS 接收器GPS6

K+K GPS6接收機允許為測量設備提供時間和頻率基準，具有原子鍾（GPS衛星的時鍾）的精度和穩定性，而不需要集成真實的原子鍾。

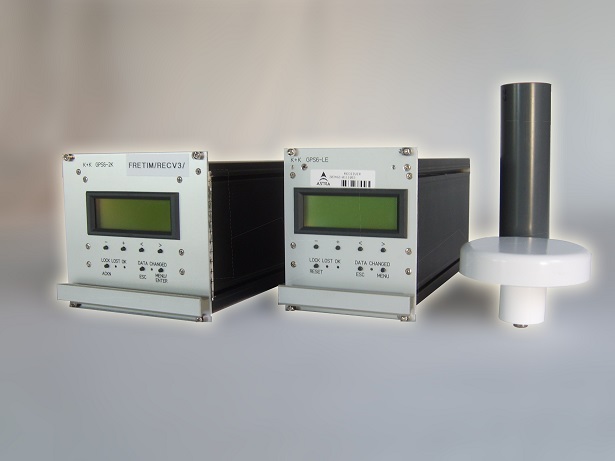

 GPS 接收器GPS6  產品圖片

接收的時間信號由基於OCXO（或銣振蕩器）的附加控製電路穩定。以這種方式，可以產生頻率參考輸出信號，該信號對於短期和長期測量來說非常穩定。

基於這個精確的參考頻率，可以產生一個新的改進的、更穩定的1PPS信號，這是許多測量應用所必需的。

產品特點：

測量應用的時間和頻率參考

結合集成GPS接收機和OCXO實現穩定

輸出：非常穩定的1PPS和10MHz信號

用於短期和長期測量的極高頻率穩定性

RS232接口

配有控製和可視化軟件

可能的特定客戶適應
