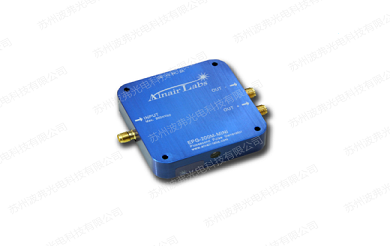

EPG-210 是專門設計的短電脈衝發生器。 輸出脈衝可短至30ps，加上高壓選項，它可以驅動大多數現成的LN調製器激光二極管產生短光脈衝。 脈衝寬度和頻率重複率的可調性為需要控製激光脈衝能量的激光加工應用提供了靈活性。
特點：
低至 30ps 的短電脈衝
急劇上升/下降時間
可調脈衝寬度和頻率重複率
可從外部時鍾觸發
提供單端或差分輸出
正脈衝或負脈衝可選
可選LNA，＞5Vpp輸出
應用：
光脈衝產生
激光二極管增益切換
驅動激光器及電光調製器
激光加工
激光雷達
應用參考A1：產生光脈衝
EPG-210 是一種通用解決方案，可通過驅動铌酸鋰調製器（高消光比調製器）或驅動增益切換激光器來生成 <100ps 光脈衝。 特別是：
電脈衝寬度短至 30ps，可選擇增加 200ps 的可調性。
17ps 的快速上升/下降時間和低附加抖動。
重複頻率可以從 5GHz 調整到 1MHz，原則上可以調整為單次，隻需調整輸入時鍾/觸發器即可。
比昂貴的 40Gbps 脈衝模式發生器更具成本效益。
EPG-210 | 驅動铌酸鋰電光調製器
EPG-210 產生具有 17ps 固定快速上升/下降時間的電脈衝（脈衝寬度 >50ps）。 通過使用 EPG-210 驅動 LN 調製器，可以生成具有類似快速上升/下降時間約 17ps 的光脈衝。
（1）EPG-210 | 驅動铌酸鋰電光調製器
EPG-210 | 驅動增益開關激光器
EPG-210 可用於增益開關激光器，以產生 30-60ps 的光脈衝。 驅動器電脈衝的 18ps 快速上升時間有助於抑製時序抖動。
（2）EPG-210 | 驅動增益開關激光器
應用參考A2：射頻頻率梳應用
EPG-210 也可用作射頻頻率梳源。 輸出脈衝具有跨越 25GHz 以上的高速射頻分量，而梳狀線的頻率間隔可以通過調整脈衝重複率進行調整。 應用包括射頻天線的表征。
RF頻譜 50ps脈衝，250MHz重複率
主要參數規格指標：
|
EPG-210 |
FWHM=30ps |
FWHM≥50ps |
||||
|
min |
typ |
max |
min |
typ |
max |
|
|
輸入信號類型 |
正弦波/方波 |
正弦波/方波 |
||||
|
輸入水平 |
0.3Vpp |
|
0.5Vpp |
0.3Vpp |
|
0.5Vpp |
|
重複頻率 |
0.001GHz |
|
5GHz |
0.001GHz |
|
5GHz |
|
輸出脈寬（標準） |
30±5ps |
（50/75/100）±8ps |
||||
|
脈寬可調（可選） |
0 |
|
+200ps |
0 |
|
+200ps |
|
上升時間（20%-80%） |
12ps |
14ps |
17ps |
14ps |
17ps |
19ps |
|
下降時間（20%-80%） |
11ps |
13ps |
15ps |
12ps |
15ps |
17ps |
|
輸出電壓（標準） |
0.4Vpp |
0.5Vpp |
0.6Vpp |
0.5Vpp |
0.6Vpp |
0.7Vpp |
|
輸出電壓（可選） |
5Vpp |
|
|
5Vpp |
|
|
|
附加時間抖動 |
|
|
0.5ps |
|
|
0.5ps |
|
耦合方式 |
|
AC-50Ω |
|
|
AC-50Ω |
|
|
RF連接器 |
|
SMA |
|
|
SMA |
|
|
工作溫度 |
15℃ |
|
35℃ |
15℃ |
|
35℃ |
|
存儲溫度 |
-20℃ |
|
70℃ |
-20℃ |
|
70℃ |
|
電源 |
模塊式 | DC3.3V , 2A |
|||||
|
台式版本 | AC 100-240V,50-60Hz |
||||||
|
尺寸 |
模塊式 | 60x15x60mm |
|||||
|
台式版本 | 236x88x380mm |
||||||
|
重量 |
模塊式 | 0.1Kg |
|||||
|
台式版本 | 5Kg |
||||||
|
更多詳細情況及相關說明，聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員獲取。 |
||||||
選型參考：
模塊式：
EPF-210M-脈寬-輸出方式（單端/差分）-脈衝形式（正脈衝/負脈衝）-脈寬可調（N-不可調/T-可調）-放大（A-放大/N-無放大）
台式版本：
EPF-210B-脈寬-輸出方式（單端/差分）-脈衝形式（正脈衝/負脈衝）-脈寬可調（N-不可調/T-可調）-放大（A-放大/N-無放大）
