法國iXblue公司新開發的新的MXAN-LN-20-HOP（MXAN-LN-20-00-P-P-FA-FA-HOP）是一款C+L波段（1550nm波段）高輸入光功率0.5W（+27dBm），20GHz帶寬的铌酸鋰強度調製器，針對於模擬應用而設計，高線性度，低插損，低半波電壓，MXAN-LN-20-HOP 調製器設計基於在選定的 LiNbO3 襯底上使用退火質子交換用光波導蝕刻的 X 切割晶體。這種製造方法具有出色的性能，具有更高的光輸入功率處理能力。事實上，我們保證在高達+ 27 dBm 的 CW 光輸入下運行，而不會影響光插入損耗、消光比穩定性和調製器漂移的光折射限製效應。

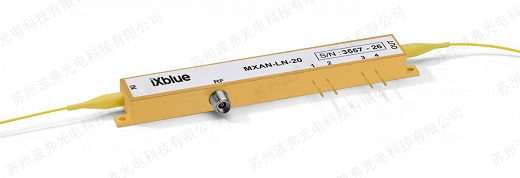

MXAN-LN-20-HOP 產品圖片
蘇州国产嫩草影院在线观看88科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調製器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售後服務工作，同時国产嫩草影院在线观看88擁有大部分iXblue電光調製器、射頻放大驅動器、偏壓控製器現貨產品，有需要的用戶請聯係蘇州波弗光電科技有限公司。
•高線性
•帶寬> 20 GHz
•高光學穩定性與光功率
•低插入損耗
•高光輸入功率能力
•RFoF
•天線遠程處理
•微波和雷達鏈接
•過載接收器測試
|
MXAN-LN-20-00-P-P-FA-FA-HOP |
|||||
|
ELECTRICAL |
|||||
|
|
|
Min |
Typ |
Max |
|
|
Electro-optic bandwidth S21 @-3 dB (from 2 GHz) |
GHz |
20 |
25 |
- |
|
|
Electrical return loss S11 0 - 30 GHz |
dB |
- |
-12 |
-10 |
|
|
Vπ RF electrodes @ 50 kHz |
V |
- |
5 |
5.5 |
|
|
VπRF electrodes @ 50 kHz |
V |
- |
7 |
8 |
|
|
Vπ DC electrodes |
V |
- |
6.5 |
7 |
|
|
Ripple S21 |
dB |
- |
0.5 |
1 |
|
|
SHSR@5GHz (PRFin = 0dBm) |
dB |
- |
60 |
- |
|
|
Input 3rd order intercept (IP3) @ 5 GHz |
dB |
28 |
30 |
- |
|
|
RF port impedance matching |
Ω |
- |
50 |
- |
|
|
DC port input resistance |
MΩ |
1 |
- |
- |
|
|
OPTICAL |
|||||
|
Operating wavelength |
nm |
1530 |
1550 |
1570 |
|
|
Insertion loss (without connector) |
dB |
- |
3.5 |
4.5 |
|
|
DC Extinction ratio (窄線寬 ≤ 200 MHz) |
dB |
20 |
25 |
- |
|
|
Optical return loss |
dB |
-40 |
-45 |
- |
|
|
Chirp |
- |
-0.1 |
- |
0.1 |
|
|
INTERFACES |
|||||
|
Input and output fibers |
Corning PM 15-U25D， length: 1.5 m, buffer diameter: 900 µm |
||||
|
Package size |
85 x 15 x 9.65 mm3 |
||||
|
Input RF connector |
Female K |
||||
|
DC electrodes and PD connectors |
Pins |
||||
|
Optical connector |
Input |
FC/APC (slow axis parallel to the key) |
|||
|
Output |
FC/APC (slow axis parallel to the key) |
||||
|
ENVIRONMENTAL |
|||||
|
Operating temperature |
0 °C to +70 °C |
||||
|
Storage temperature |
-40 °C to +85 °C |
||||
|
MAXIMUM RATINGS |
|||||
|
Maximum RF input power (CW mode) |
+28dBm |
||||
|
Bias voltage range |
V |
-20 |
- |
20 |
|
|
Maximum optical input power (CW mode) |
+27 dBm |
||||
|
All specifications given at 25°C, 1550 nm. As per internal specifications SP-0171-PR-01. |
|||||
|
