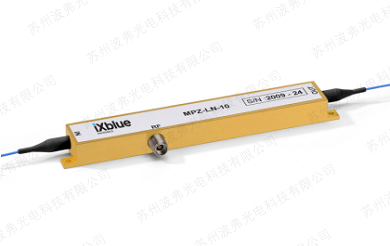

1550nm&1310nm雙波段相位調製器

MPZ-LN-10-00-P-P-FA-FA-OBand Extended

電學參數

參數

單位

Min

Typ

Max

  電光帶寬S₂₁ @-3 dB (from 2 GHz)

GHz

10

12

-

  電回損S₁₁ 0 - 10 GHz

dB

-

-17

-13

  RF半波電壓Vπ @ 50 kHz @1550 nm

V

-

4

5

  RF半波電壓Vπ @ 10 GHz @1550 nm

V

-

6

7

  RF半波電壓Vπ@ 50 kHz @1310 nm

V

-

3.3

4

  RF半波電壓Vπ@ 10 GHz @1310 nm

V

-

4.5

5.5

  Ripple S₂₁

dB

-

0.5

1

  RF端口阻抗匹配

Ω

-

50

-

光學性能參數

  工作波長範圍

nm

1310

-

1580

  插入損耗（不含接頭） @1550 nm

dB

-

2.5

3.5

 插入損耗（不含接頭）@1310 nm

dB

-

3

4.5

 光回損

dB

-40

-45

-

接口

  輸入/輸出光纖

PM1550 , Corning PM 15-U25D長度: 1.5米, 套管: 900 µm

  包裝尺寸

85 x 15 x 9.65 mm³

  RF輸入端口

Female K

  DC偏置&PD端口

Pins

光連接器：輸入&輸出

FC/APC (slow axis parallel to the key)

環境參數

  工作溫度範圍

0 °C to +70 °C

 存儲溫度範圍

-40 °C to +85 °C

絕對最大值參數

 最大輸入RF功率 (CW mode)

+28 dBm

 最大輸入光功率 (CW mode)

+20 dBm
