OTF-350-N 標準型：0.2-10.0nm
OTF-350-W 寬帶型：0.1-15.0nm
OTF-350-H 高通型Highpass type
OTF-350-L 低通型Lowpass type
OTF-350-S 定製O波段
平頂型手動可調諧濾波器（帶寬可調） | OTF-350
OTF-350 是一種多功能手動光學可調濾波器，允許在 C 和 L 波段上同時獨立地調整中心波長和帶寬。 獨特的高精度自由空間光學器件和精確的調諧構造可實現極好的光控製和平頂型通帶形狀。
|
平頂型手動可調諧濾波器（帶寬可調） | OTF-350 |
||
|
參數規格 |
OTF-350-N |
OTF-350-W |
|
波長範圍 |
1530 -1610nm |
1530 -1610nm |
|
波長可調範圍 |
80nm |
80nm |
|
帶寬@-3dB【FWHM】 |
0.2 -10.0nm |
0.1 - 15.0 |
|
帶寬@-20dB |
≤0.6nm【FWHM=0.2nm】 |
≤ 0.4nm【FWHM=0.1nm】 |
|
帶寬@-20dB |
≤11nm【FWHM=10.0nm】 |
≤ 15.5nm【FWHM=15.0nm】 |
|
群速色散（QVD） |
≤±1 (Typ. ≤ ±0.2)ps/nm |
25dBm |
|
最大輸入功率 |
25dBm |
25dBm |
|
插入損耗 |
≤ 5 (Typ. ≤ 3.5)dB【FWHM≥0.5n】 |
≤ 5 (Typ. ≤ 3.5)dB【FWHM≥0.2nm】 |
|
插入損耗 |
≤ 7dB【FWHM＜0.5nm】 |
≤ 7dB【FWHM0.2nm】 |
|
插損均勻度(典型值) |
≤ 0.5dB |
≤ 0.5dB |
|
光回損 |
≥40 (Typ. ≥45)dB |
≥40 (Typ. ≥45)dB |
|
串擾(典型值) |
≥ 50dB |
≥ 50dB |
|
PDL (典型值) |
≤0.25dB【SMF】 |
≤0.25dB【SMF】 |
|
光纖類型 |
SMF or PMF |
SMF or PMF |
|
光連接器 |
FC or SC |
FC or SC |
|
連接器剖麵 |
SPC or APC |
SPC or APC |
|
尺寸（WHL） |
250x113x151mm |
250x113x151mm |
|
產品重量 |
3.5Kg |
3.5Kg |
|
其他可選： |
OTF-350-H ：高通濾波器（Highpass type） | OTF-350-L:低通濾波器（Lowpass type） |
|
|
更多產品信息、需求信息，聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員獲取。 |
||
典型調諧參考：
|
波長調諧參考 |

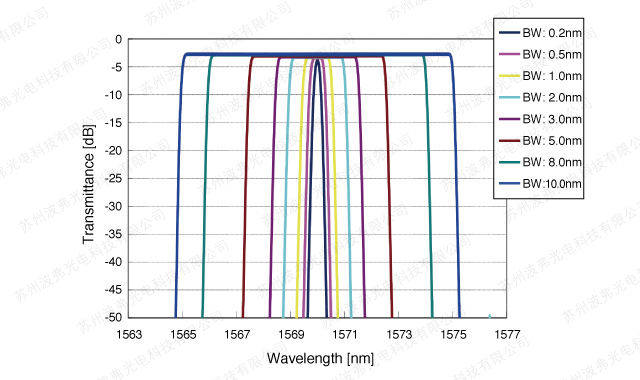

3dB帶寬調諧參考 |
|
|
|
