Tydex脈衝太赫茲光譜儀(PTS-1)是寬帶太赫茲時域光譜的集成解決方案。 由於其輻射通過自由空間傳播和靈活的光學方案，它非常適合科學研究應用。

與其他寬帶太赫茲時域光譜係統類似，太赫茲輻射發生器的泵浦源是飛秒激光器（1048 nm波長，~100 fs脈衝持續時間，60 MHz脈衝重複率）。PTS-1利用飛秒脈衝的光學整流來產生太赫茲輻射。 飛秒激光輻射被傳輸到太赫茲輻射發生器，這是一種摻雜氧化鎂的铌酸鋰(MgO:LiNbO3)板晶體，帶有HRFZ Si棱鏡。 產生的脈衝通過自由空間傳播，並由帶有由Tydex製造的電光檢測器(EOD)的電光裝置檢測到。

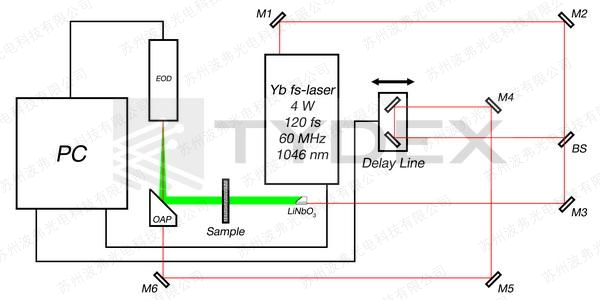

圖1. PTS-1的原理圖

太赫茲輻射的產生和檢測按如下方式進行：激光輻射由反射鏡係統傳送到分束器，在分束器處被分成泵浦光束和信號光束。

泵浦光束聚焦到生成結構中。來自生成結構的太赫茲輻射輸出被引導至包含所研究樣品的單元。 通過細胞後，太赫茲輻射被聚焦到EOD的電光晶體中。

信號光束通過光學延遲線，然後由反射鏡係統聚焦到同一個EOD晶體中。EOD信號（TDS係統直接測量太赫茲脈衝的電場）由同樣控製延遲線的軟件接收。 該軟件包括將EOD信號轉換為頻譜的數學裝置。

PTS-1包包括：

固態飛秒激光器；

脈衝太赫茲輻射的光電探測器；

光路和太赫茲路徑的所有光機組件；

延遲線；

用於光延遲線、光機調製器和激光器的電子控製單元；

預裝TydexLN軟件的PC。

軟件功能：

延時線控製；

接收來自排爆裝置的數據；

數據處理;

數據導出和導入。

PTS-1的操作模式：

透射AOI = 0°；

反射AOI = 0°；

反射AOI = 45°（可選）；

平行光束測量（可選）。
