係列：CTL101
電流：100-800mA
CTL101是一款低噪聲電流驅動器，帶有調製和溫度控製器。 它設計用於驅動蝶形封裝的窄線寬激光二極管。CTL101安裝在75 mm x 75 mm的正方形中，使用單5 V電源，可在0至50°C之間工作。CTL101是傳導冷卻的。 它帶有一個鋁基板和一個零插入力插座，便於安裝。
電流驅動：
下圖顯示了CTL101激光控製器設置為800 mA電流(CTL101-2-B-800)在其前100小時運行期間的相對電流變化：

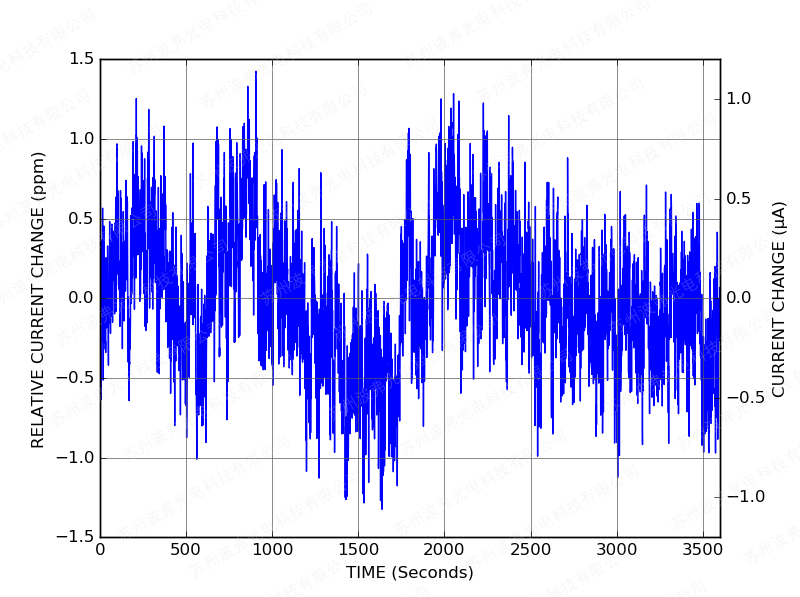

100小時後控製器的電流穩定性如下圖所示：

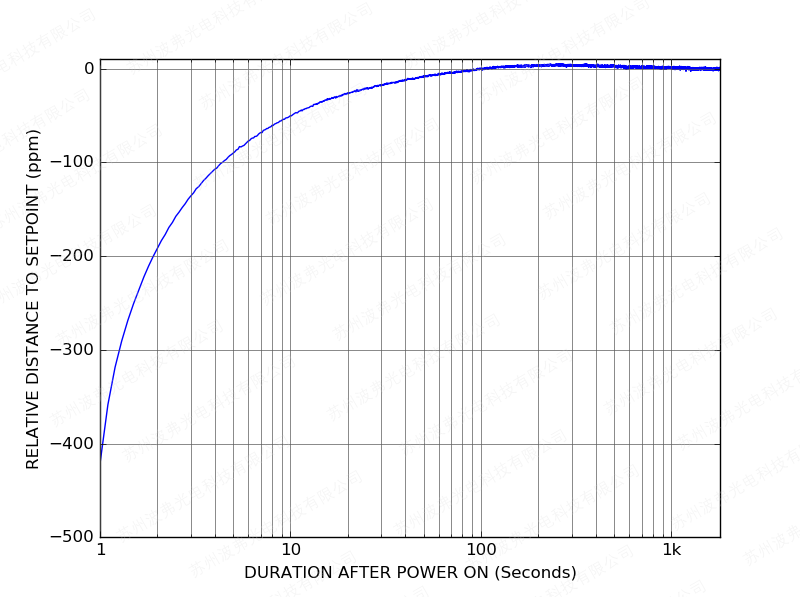

隨後上電後，CTL101控製器隻需一分鍾即可將激光電流穩定在設定值的10 ppm範圍內：
電流調製

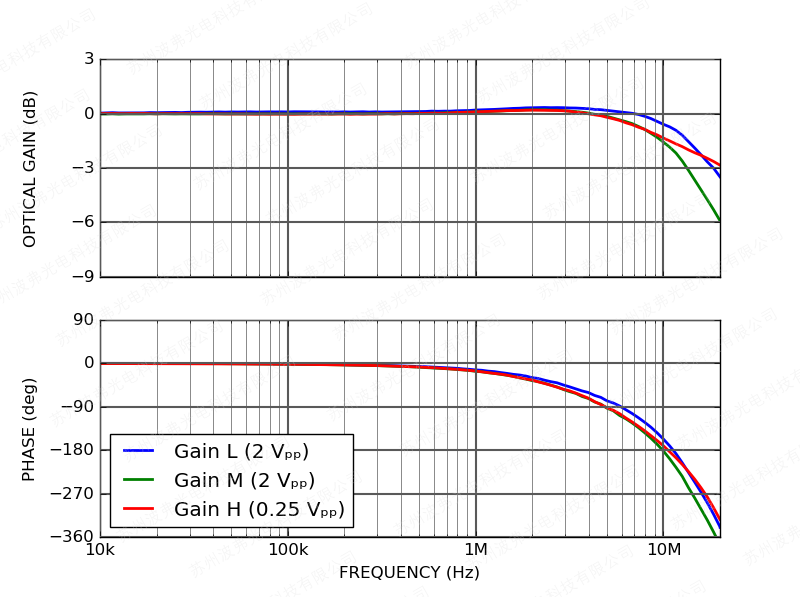

CTL101控製器在SMA連接器上有兩個電流調製輸入。DC調製輸入允許在DC和10 MHz之間調製電流設定值。 跳線允許在3種調製增益之間進行選擇（400 mA版本為2 mA/V、20 mA/V和200 mA/V）。

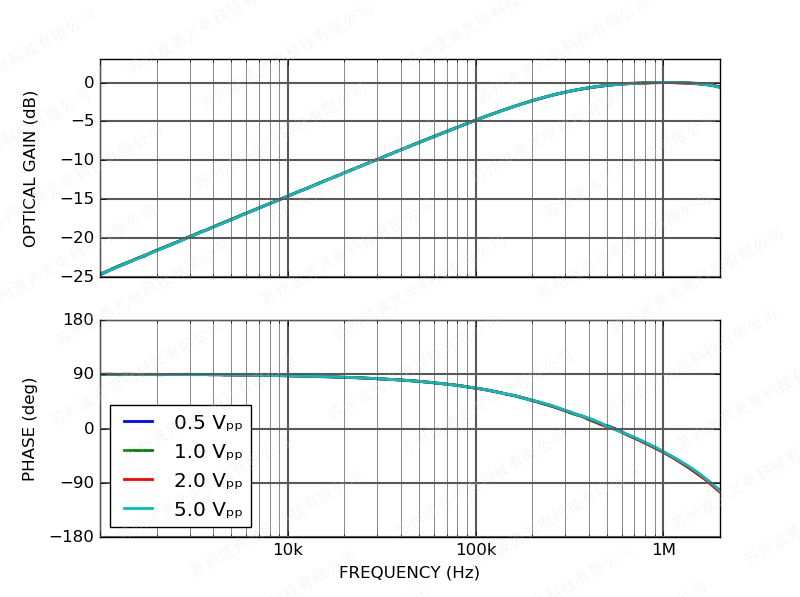

交流調製輸入可用於調製1 MHz以上的激光器，調製增益為20 mA/V：
電流噪聲

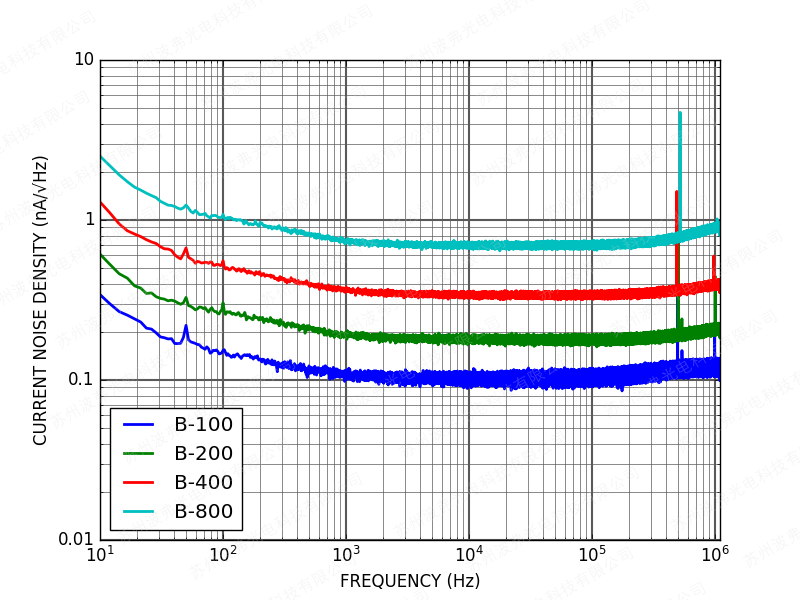

下圖顯示了CTL101控製器在額定電流下工作時的電流噪聲，調製增益設置為中等：
溫度穩定性

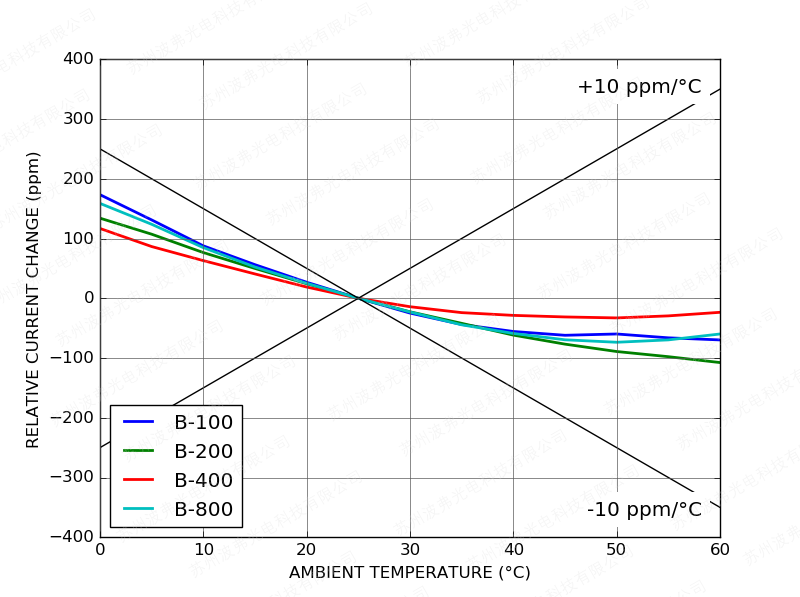

下圖顯示了在額定電流下運行的控製器的輸出電流隨環境溫度的變化：
溫度控製器
溫度控製器由一個精密惠斯通電橋、一個模擬PID控製器和一個線性電流驅動級組成。PID增益是固定的，並且已針對典型的蝶形激光二極管進行了調整。 溫度設定點通過精密微調電位器進行調整。
CTL101 激光控製器可用於 1 型激光 (CTL101-1-) 和 2 型激光 (CTL101-2-)。
|
係列 |
B-100 |
B-200 |
B-400 |
B-800 |
|
電流驅動 |
||||
|
激光電流 |
0 - 110 mA |
0 - 220 mA |
0 - 440 mA |
0 - 880 mA |
|
電壓 (5V supply) |
2.2 V |
2.2 V |
2.2 V |
2.2 V |
|
電壓 (6V supply) |
3.2 V |
3.2 V |
3.2 V |
3.2 V |
|
RMS噪聲(10Hz-1MHz)L/M gain |
120 nArms |
200 nArms |
390 nArms |
810 nArms |
|
RMS噪聲(10Hz-1MHz) H gain |
150 nArms |
280 nArms |
560 nArms |
1160 nArms |
|
電流噪聲 (1kHz) |
110 pA/√Hz |
220 pA/√Hz |
420 pA/√Hz |
820 pA/√Hz |
|
電流限製 (H/L) |
125 / 60 mA |
250 / 150 mA |
500 / 300 mA |
1000 / 600 mA |
|
調製增益 |
0.5 mA/V, 5 mA/V, 50 mA/V |
1 mA/V, 10 mA/V, 100 mA/V |
2 mA/V, 20 mA/V, 200 mA/V |
4 mA/V, 40 mA/V, 400 mA/V |
|
3dB調製帶寬 |
12 MHz |
12 MHz |
12 MHz |
12 MHz |
|
溫度係數 |
15 ppm/°C |
15 ppm/°C |
15 ppm/°C |
15 ppm/°C |
|
慢啟動(90% setpoint) |
250 ms |
250 ms |
250 ms |
250 ms |
|
AC調製截止頻率 |
1.5 MHz |
1.5 MHz |
1.5 MHz |
1.5 MHz |
|
TEC控製 |
||||
|
最大電流 |
0.8 A |
1.2 A |
1.2 A |
1.2 A |
|
溫度範圍(10K熱敏電阻) |
10 °C to 35 °C |
10 °C to 35 °C |
10 °C to 35 °C |
10 °C to 35 °C |
|
電壓 |
±3 V |
±3 V |
±3 V |
±3 V |
|
溫度穩定性 |
0.0015 °C/°C |
0.0015 °C/°C |
0.0015 °C/°C |
0.0015 °C/°C |
|
激光功率監控 |
||||
|
光電二極管電流 |
0 - 1 mA |
0 - 1 mA |
0 - 1 mA |
0 - 1 mA |
|
增益 |
3.9 V/mA |
3.9 V/mA |
3.9 V/mA |
3.9 V/mA |
|
頻率範圍 |
DC - 20 MHz |
DC - 20 MHz |
DC - 20 MHz |
DC - 20 MHz |
|
其他 |
||||
|
外形尺寸 |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
|
重量 |
103 g |
103 g |
103 g |
103 g |
|
供電電壓 |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
4.9 V to 6.5 V |
|
工作溫度範圍 |
0 °C - 60 °C |
0 °C - 60 °C |
0 °C - 60 °C |
0 °C - 50 °C |
|
兼容激光器 |
Floating diodes |
Floating diodes |
Floating diodes |
Floating diodes |
|
更多產品信息、需求信息，請聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員。 |
||||

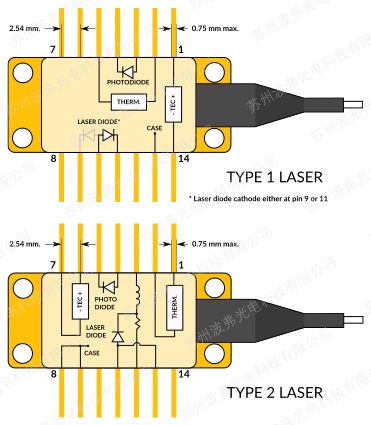

1型VS2型封裝參考
