CTL200是常用的CTL101模擬激光控製器的數字版本。 它結合了低噪聲電流驅動器與調製和溫度控製器。CTL200安裝在一個75 mm x 75 mm的正方形中，使用單個5.9 V電源，可以在0到50°C之間工作。CTL200是傳導冷卻的。 它帶有一個鋁基板和一個零插入力插座，便於安裝。CTL200還提供螺釘端子版本。
係列：CTL200
電流範圍：100-600mA
適合封裝：DFB,FBG,FP
CTL200是常用的CTL101模擬激光控製器的數字版本。 它結合了低噪聲電流驅動器與調製和溫度控製器。CTL200安裝在一個75 mm x 75 mm的正方形中，使用單個5.9 V電源，可以在0到50°C之間工作。CTL200是傳導冷卻的。 它帶有一個鋁基板和一個零插入力插座，便於安裝。CTL200還提供螺釘端子版本。
電流驅動
電流穩定性

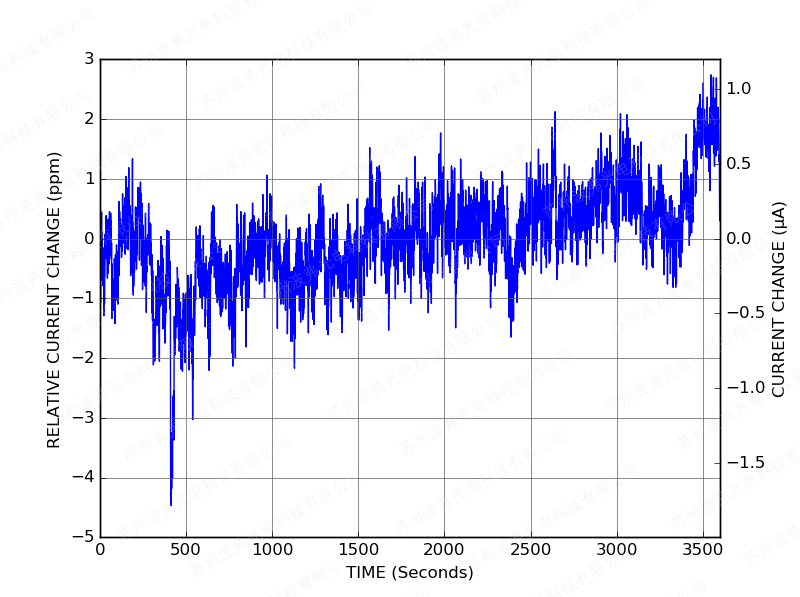

以400 mA運行的B-400控製器在1小時內的電流穩定性。
電流調製

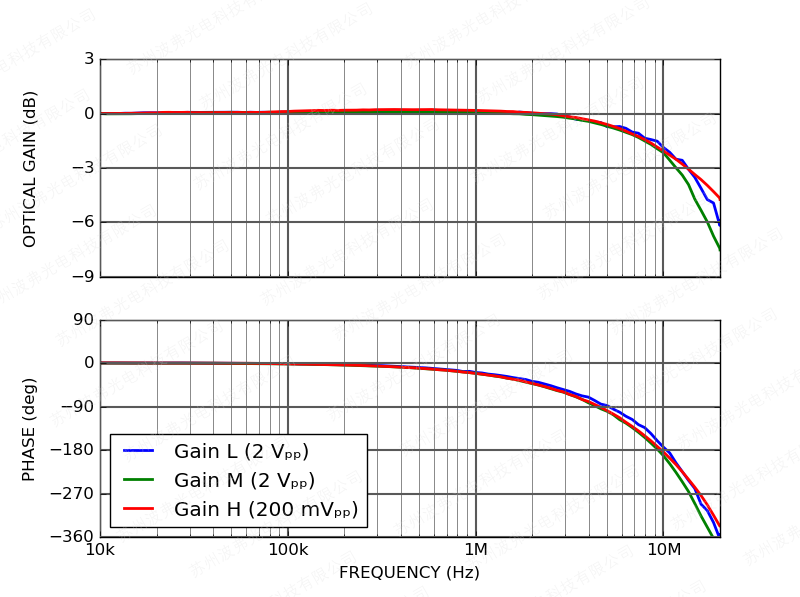

CTL200控製器在SMA連接器上有兩個電流調製輸入。DC調製輸入允許在DC和10 MHz之間調製電流設定值。

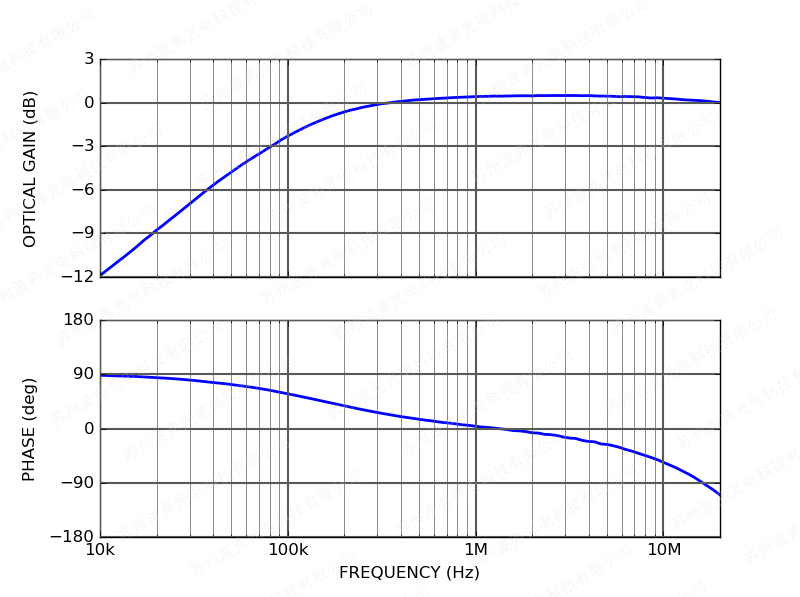

交流調製輸入可用於調製100 kHz以上的激光，調製增益為20 mA/V：
電流噪聲

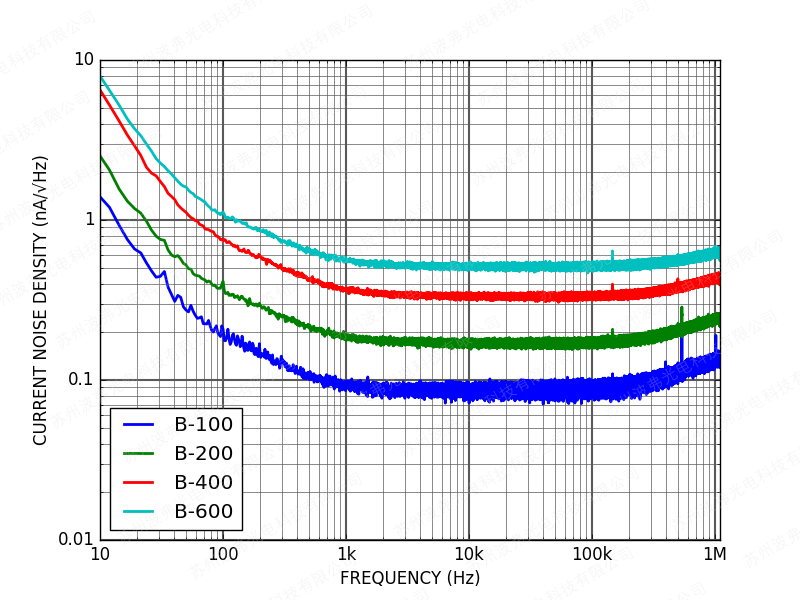

下圖顯示了CTL200控製器在額定電流下工作時的電流噪聲，調製增益設置為中等：
溫度穩定性

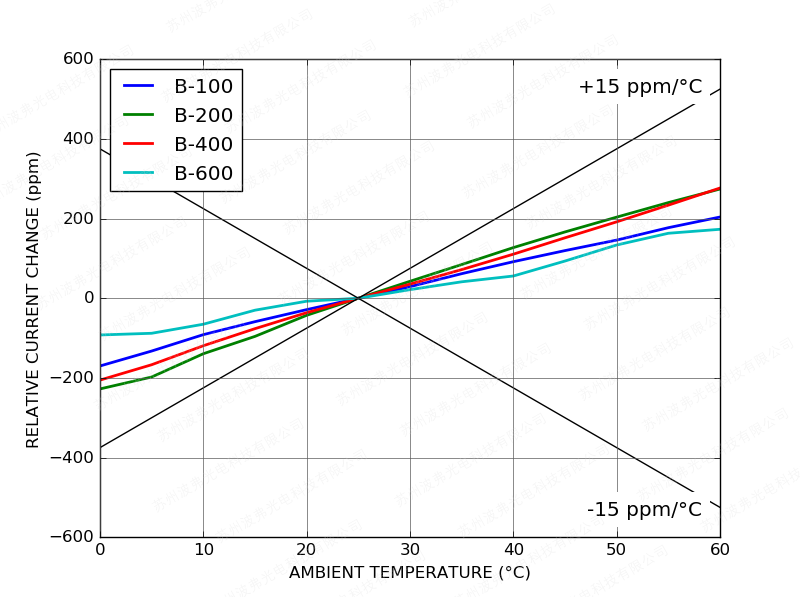

下圖顯示了在額定電流下運行的控製器的輸出電流隨環境溫度的變化：
CTL200激光控製器可用於1型激光器(CTL200-1-)和2型激光器(CTL200-2-)。
|
係列 |
B-100 |
B-200 |
B-400 |
B-600 |
|
電流驅動 |
||||
|
激光電流 |
3 - 112 mA |
5 - 225 mA |
10 - 450 mA |
15 - 675 mA |
|
電流分辨率 |
2.5 µA |
5 µA |
10 µA |
15 µA |
|
電壓@最大電流 |
3.0 V |
3.0 V |
3.0 V |
2.9 V |
|
RMS噪聲(10Hz-1MHz) |
130 nArms |
220 nArms |
430 nArms |
650 nArms |
|
電流噪聲密度(1 kHz) |
120 pA/√Hz |
120 pA/√Hz |
120 pA/√Hz |
120 pA/√Hz |
|
溫度係數 |
20 ppm/℃ |
20 ppm/℃ |
20 ppm/℃ |
20 ppm/℃ |
|
調製增益 |
125 uA/V, 1.25/12.5 mA/V |
250 uA/V, 2.5/25 mA/V |
500 uA/V, 5/50 mA/V |
750 uA/V, 7.5/75 mA/V |
|
3 dB調製帶寬 |
10 MHz |
10 MHz |
10 MHz |
10 MHz |
|
AC調製截止頻率 |
80 kHz |
80 kHz |
80 kHz |
80 kHz |
|
TEC控製 |
||||
|
最大電流 |
0.8 A |
1.2 A |
1.2 A |
1.2 A |
|
最大電壓 |
±3 V |
±3 V |
±3 V |
±3 V |
|
溫度穩定性 |
0.002 ℃/℃ |
0.002 ℃/℃ |
0.002 ℃/℃ |
0.002 ℃/℃ |
|
激光功率監控 |
||||
|
光電二極管電流 |
0 - 2.5 mA |
0 - 2.5 mA |
0 - 2.5 mA |
0 - 2.5 mA |
|
其他 |
||||
|
外形尺寸 |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
75 mm x 85 mm x 27 mm |
|
重量 |
104 g |
104 g |
104 g |
104 g |
|
供電電壓 |
5.7 V to 6.5 V |
5.7 V to 6.5 V |
5.7 V to 6.5 V |
5.7 V to 6.5 V |
|
工作溫度範圍 |
0 - 50 ℃ |
0 - 50 ℃ |
0 - 50 ℃ |
0 - 50 ℃ |
|
兼容激光器 |
Floating diodes |
Floating diodes |
Floating diodes |
Floating diodes |
|
更多產品信息、需求信息，請聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員。 |
||||

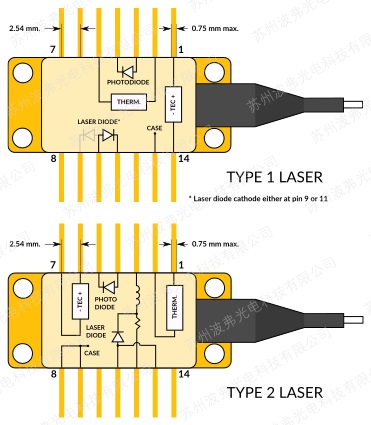

1型 VS 2型 封裝
