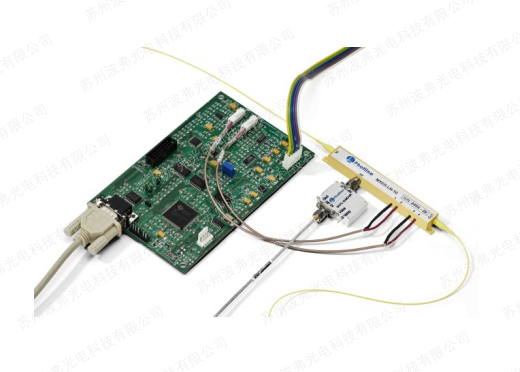

法國Photline公司MBC-DG-LAB係列自動偏壓控製器設計用於快速鎖定铌酸鋰馬赫-增德爾電光調製器（LiNb03 Mach-Zehnder modulators）任意工作點（Q+,Q-,Min,Max，其他），保證係統以最優性能穩定工作，並可集成Tap Coupler與PD以實現自動鎖定最佳工作點。同時可選台式（可集成PD與Tap Coupler）、OEM偏壓控製板兩種形式，簡單易用的GUI操作軟件，通用的USB通訊接口，使用方便。
不同的數字調製格式（NRZ，RZ，DPSK）需要特定的工作點和偏置控製參數。 對於具有不同占空比的脈衝信號也是如此。通過其直觀的GUI，MBC-LAB可為MIN，MAX和QUAD提供預設（自動設置）偏置設置，以實現快速簡便的調製器操作。
MBC-DG-LAB係列偏壓控製器是基於抖動信號的：將低振幅低頻音信號疊加到調製信號上。然後檢測所得到的光調製，並且基於FFT分析原理的數字信號處理允許將工作點鎖定在所需位置。MBC-AN係列更加適合模擬應用。
| 型號 | 工作波長 | 輸入功率* | 自動模式 | 手動模式 | Q點精度 | 自動模式 |
| MBC-DG-LAB-A0 | 900-1600nm | -20~-3dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-B0 | 600-900nm | -17~0.5dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-A1 | 1530-1570nm | 0~+17dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-A2 | 1290-1330nm | 0.5~+18dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-A3 | 1040-1080nm | 2.5~+19dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-A4 | 930-970nm | 2.5~+19dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-B1 | 840-860nm | 2.8~+20dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
| MBC-DG-LAB-B2 | 760-800nm | 2.8~+20dBm | ±10V | ±10V | 90°±0.5° | Min，Max，QUAD± |
主要性能指標：
|
主要技術指標 |
MBC-DG-LAB係列 |
||
|
參數 |
最小值 |
典型值 |
最大值 |
|
DC 偏置電壓，V |
-10 |
- |
+10 |
|
自動設置模式 |
最大值，最小值，Q+，Q-模式 |
||
|
鎖定範圍 |
- |
360° |
- |
|
鎖定精度（@Q+） |
- |
90°±0.5° |
- |
|
消光比（@Min） |
- |
50±0.05dB |
- |
|

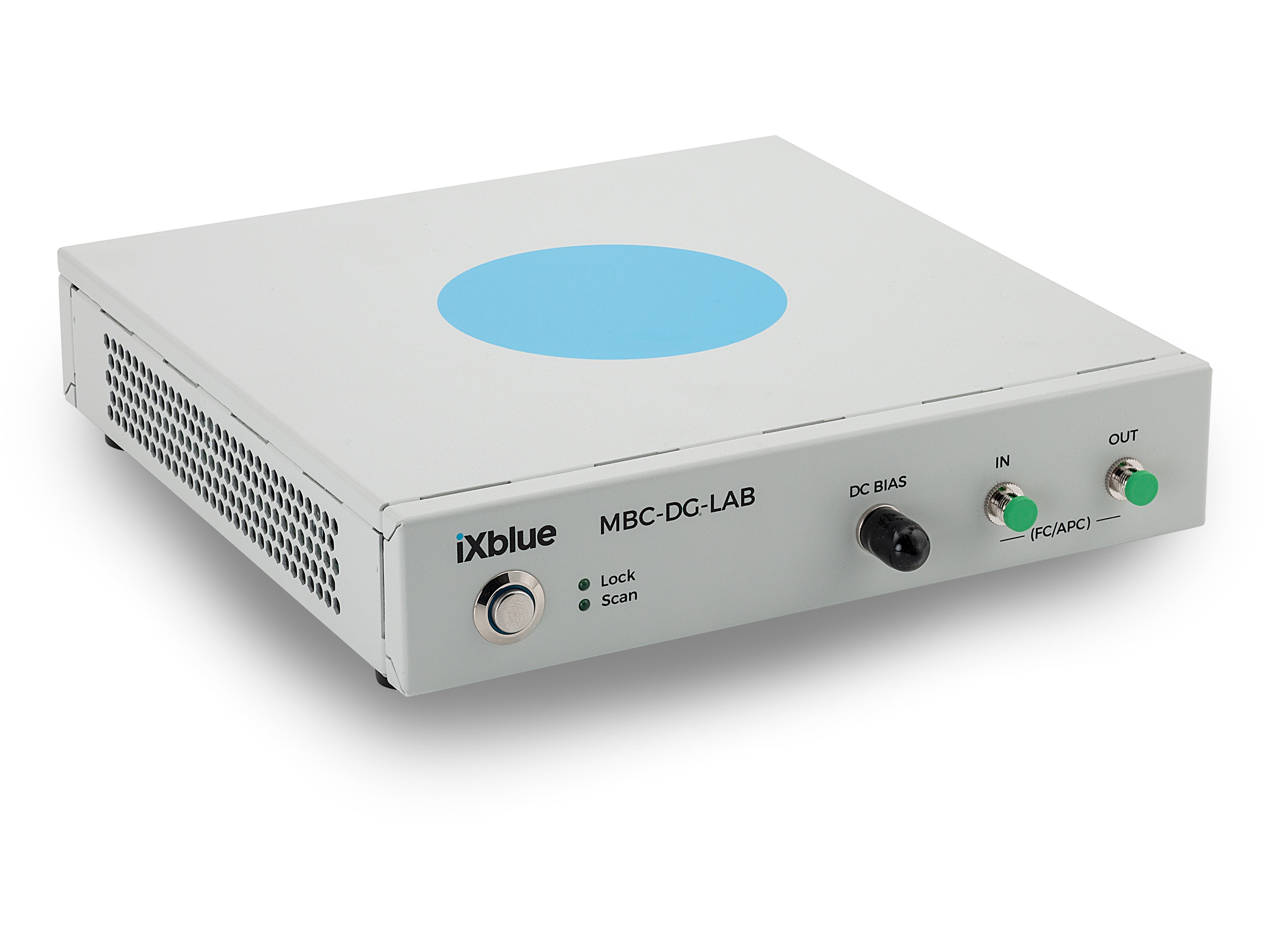

產品尺寸（MBC-DG-LAB係列）
|
|
|
尺寸(W x H x D) |
220 mm x 220 m x 52 mm |
|
電源 (rear panel) |
100-120 V / 220-240 V 自動開關, 50-60 Hz |
|
接口 |
|
|
PD輸入 / 耦合器輸入 |
FC/APC 連接器 |
|
偏置輸出 |
BNC 連接器 |
|
通訊接口 |
USB |
|
程控 |
|
|
最低計算機配置 |
Windows XP SP3 |
|
計算機操作係統 |
Windows XP-SP3, W7, W8 |
更多調製器偏壓控製器產品信息或需求，請聯係蘇州波弗光電科技有限公司，聯係電話：0512-62828421,谘詢郵箱：sales@ncdgl.com ！
