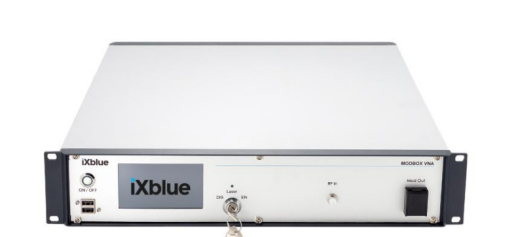

光網絡分析儀，850nm&920nm 40GHz模擬調製單元
ModBox-VNA-850nm-920nm-40GHz是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易於使用的測試設備，用於光接收器或任何高速光電器件的表征。
ModBox-VNA-850nm-920nm-40GHz包含一個852nm和920nm低噪聲DBR激光源和一個基於帶自動偏置控製電路的大帶寬LiNbO3模擬調製器。
產品特點
· 模擬帶寬高達40GHz
· 嵌入式自動偏置點控製器
· 低相對強度噪聲
· 高諧波抑製
典型應用
· 傳輸係統測試
· 器件參數測試
· 接收頻率測試
· 研究與研發應用
產品介紹

ModBox-VNA-850nm-920nm-40GHz是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。


當與矢量網絡分析儀相結合時，它們構成了一種高性能且易於使用的測試設備，用於光接收器或任何高速光電器件的表征。


ModBox-VNA-850nm-920nm-40GHz包含一個852nm和920nm低噪聲DBR激光源和一個基於帶自動偏置控製電路的大帶寬LiNbO3模擬調製器。


更多產品信息，需求信息，聯係蘇州国产嫩草影院在线观看88科技有限公司相關銷售人員。

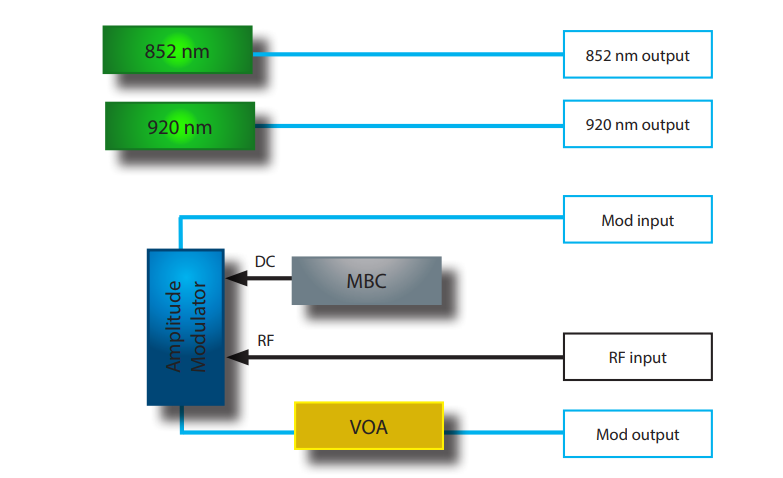

功能結構圖

光網絡分析儀ModBox-VNA-850m-920nm-40GHz特點：
• 零啁啾X-切設計LiNb03（铌酸鋰）馬赫-曾德爾調製器，具有非常高的線性度和非常寬的電光帶寬。
• 調製器偏置控製器。內部LiNbO3調製器是具有非常低漂移的X-切設計器件。然而，無論環境條件如何，都提供了一個自動偏置控製電路來將調製器的工作點鎖定在正交點。偏置控製電路基於抖動信號控製。它被預設為在調製器傳輸曲線的線性部分中正交工作點。由於其軟件可控增益參數，該係統可以在大功率動態範圍內運行）
• 內嵌兩個激光源，一個852 nm和920 nm低RIN DBR激光器。為了便於使用，省略了一根外部接插線，將激光輸出連接到調製器輸入光端口。波長和功率可通過前麵板控製或ModBox軟件接口進行調整。
• 可變光學衰減器（VOA），可精確控製。

產品型號及主要指標


輸入光學參數：用戶輸入，非ModBox規格

參數規格

符號

條件

最小值

典型值

最大值

單位

工作波長範圍

-

CW

850

-

940

nm

輸入光功率範圍

-

CW

7

-

16

dBm

輸入偏振

Pol

-

保持線偏振

-


輸入電信號參數：用戶輸入，非ModBox規格

參數規格

符號

條件

最小值

典型值

最大值

單位

輸入射頻信號

-

AC耦合

單端

-

信號類型

-

-

模擬，正弦

-

輸入電壓 (1)

VIN

幅度調製

-

100

-

mVpp

帶寬

BW

-

-

40

-

GHz

阻抗匹配

ZIN-RF

-

-

50

-

W


輸出光學參數：

參數規格

符號

條件

最小值

典型值

最大值

單位

調製頻率範圍

-

-

-

40

-

GHz

工作波長

λ

內嵌

852 nm & 920 nm

-

激光波長調諧範圍

∆λ

二極管溫度控製

-

0.8

1

nm

調製後輸出功率

OPOUT

-

5

6

-

dBm

輸出光功率可調範圍

∆OPOUT

使用VOA

-40

-

6

dBm

輸出光功率穩定性

δOPOUT

超過12小時

-

-

1

%rms

邊摸抑製比

SMSR

-

40

45

-

dB

光譜線寬

δλ

半高全寬FWHM

-

3

15

MHz

相對強度噪聲

RIN

16 dBm

-

-

-163

dB/Hz

偏振消光比

PER

-

17

20

-

dB

光回波損耗

ORL

-

-40

-

-

dB

電回波損耗

ERL

-

-

-12

-10

dB

*參數規格如有更改，恕不另行通知，請聯係蘇州国产嫩草影院在线观看88相關銷售人員確認。


絕對最大值：

參數規格

符號

最小值

最大值

單位

RF輸入功率

EPin

-

28

dBm



性能參考：

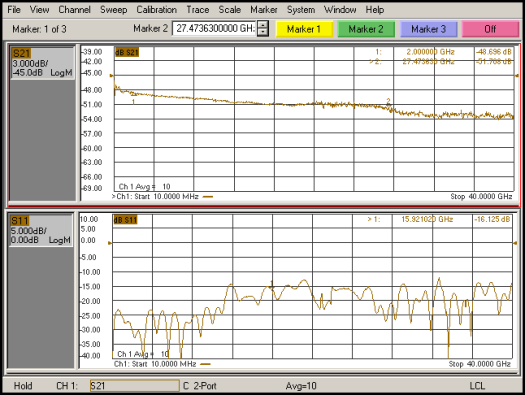

調製器 [S] 參數

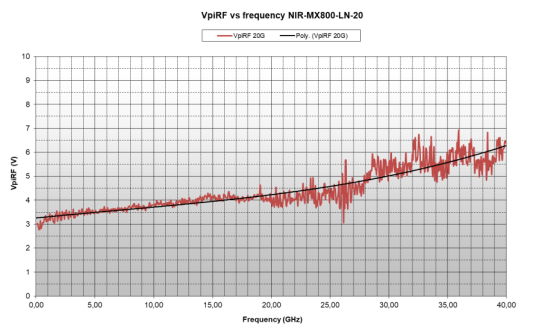

調製器半波電壓Vπvs頻率範圍 @850 nm






接口、尺寸和合規性

接口


光連接器，光纖

FC/APC - 保偏光纖，Corning PM85-U25D

射頻連接器

V 母頭 (1.85 mm)

控製方式

嵌入式接口（前麵板觸摸屏）+遠程控製（以太網口）

電源

100 V-120 V/220 V-240 V自動開關50 Hz-60 Hz（後麵板）

EMC / 光學規範

EN61326- 1 Ed. 2006 / EN 60625- 1

產品尺寸 / 產品重量

Rack 19" x 2U,  深度= 495 mm / 3 kg



產品選型：

ModBox-VNA-850nm-920nm-40GHz-FA

VNA=

光學矢量網絡分析儀擴展

850nm, 920nm=

嵌入激光器，852nm&920nm

40GHz =

模擬調製帶寬高達+40GHz

FA =

光纖連接器類型, FA : FC/APC
