空間光調製器(SLM)基於矽基反射液晶(LCOS)微顯示技術。SLM可以自由地進行光學相位調製，並在LCOS逐像素的基礎上生成任意2D相位圖案。SLM-200係列是Santec最新的全高清LCOS型號。該產品適用於各種科學和工業應用，包括光束整形、波前校正和光學操控等。
品牌：Santec
係列：SLM-200
空間光調製器(SLM)基於矽基反射液晶(LCOS)微顯示技術。SLM可以自由地進行光學相位調製，並在LCOS逐像素的基礎上生成任意2D相位圖案。SLM-200係列是Santec最新的全高清LCOS型號。該產品適用於各種科學和工業應用，包括光束整形、波前校正和光學操控等。
規格
|
項目 |
最小 |
最大 |
單位 |
備注 |
|
光譜範圍 |
450 |
1600 |
nm |
(參見關於抗反射增透膜選項的附表) |
|
相麵尺寸 |
(H)15.36x(V)9.60 |
mm |
有效區域 |
|
|
像素 |
(H)1920x(V)1200 |
pixel |
|
|
|
像素尺寸/間距 |
7.8/8.0 |
µm |
|
|
|
麵板反射率 |
>90(典型值) |
% |
取決於波長範圍 |
|
|
孔徑比 |
95 |
% |
|
|
|
灰度等級 |
10(1024) |
bit |
|
|
|
幀頻 |
60或120 |
Hz |
出廠默認設置 |
|
|
液晶驅動頻率 |
1200 |
Hz |
|
|
|
相位深度 |
2π |
- |
rad. |
|
|
相位穩定性 |
<0.001π(典型值) |
rad. |
|
|
|
數據接口 |
DVI*/USB3.0 |
- |
* 10-bit使用RGB 8-bit，3種顏色 |
|
|
工作溫度範圍 |
15 |
35 |
degC |
無冷凝 |
|
保存溫度 |
0 |
40 |
degC |
無冷凝 |
|
光功率處理 |
10 (典型值)1) |
W/cm2 |
@1550nm，連續光，光束直徑2mm |
|
|
外形尺寸 |
117.6x117.6x33.7 |
mm |
|
|
|
控製軟件 |
適用於Windows的GUI軟件及SDK |
- |
|
|
1) 關於可用光功率的判斷，請參考一個實例中的Santec SLM技術表。

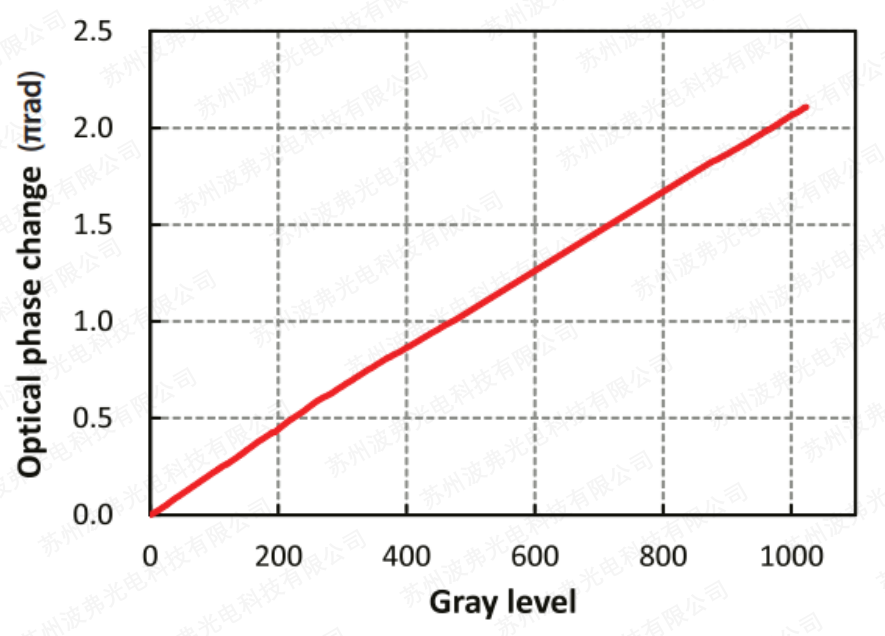

輸出特性：
<增透膜選項>
|
項目 |
參數 |
單位 |
||||||
|
訂購代碼 |
-1 |
-2 |
-3 |
-4 |
-12 |
-14 |
-21 |
- |
|
AR coating range |
450-550 |
750-850 |
1000-1100 |
1500-1600 |
400-700 |
450-550/1500-1600 |
450-1600 |
nm |
|
AR coating reflectance2) |
< 0.5 |
< 1.5 |
< 0.6 |
< 2.5 |
% |
|||
2) 入射角=0度
訂購代碼
|
SLM- |
200- |
01- |
XXXX- |
XX |
|
|
|
|
AR coat range |
0001=all-in-one model |
|
|
|
|
00=non-coating |
0002=separate model |
|
|
|
|
01=450 ~ 550nm |
|
|
|
|
|
02=750~850nm |
|
|
|
|
|
03=1000~1100nm |
|
|
|
|
|
4=1500~1600nm |
|
|
|
|
|
12=400~700nm |
|
|
|
|
|
14=450~550nm/1500~1600nm |
|
|
|
|
|
21=450~1600nm |
|
|
|
|
|
CC=custom coating |
|
