BPD10R是一款高速高靈敏度InGaAs平衡光電探測/接收模塊，集成內偏置電路，±9V供電，適合於多種信號接收應用。
型號: BPD10R or BPD10R-M
帶寬: 10GHz
10GHz平衡光電探測器BPD10R
蘇州国产嫩草影院在线观看88科技有限公司提供的BPD10R是一款高速高靈敏度InGaAs平衡光電探測/接收模塊，集成內偏置電路，±9V供電，適合於多種信號接收應用。
蘇州波弗光電科技有限公司提供的BPD10R-M是一款高速高靈敏度InGaAs平衡光電探測/接收模塊，集成內偏置電路，單電源供電，適合於多種信號接收應用。
|
參數名稱 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長範圍λ |
1000 |
- |
1650 |
nm |
|
響應度 |
0.9 |
0.94 |
- |
A/W |
|
3dB帶寬f3dB |
10 |
- |
- |
GHz |
|
共模抑製比CMRR |
20 |
30 |
- |
dB |
|
飽和輸入光功率[1] |
10 |
- |
- |
dBm |
|
光回波損耗LO |
25 |
- |
- |
dB |
|
PD暗電流ID |
- |
- |
20 |
nA |
|
注[1]：飽和輸入光功率為探測器芯片飽和光功率；測試條件VPD+=5V,VPD-=-5V,λ=1.55μm。 |
||||
絕對最大值：
|
參數名稱 |
|
額定值 |
單位 |
|
貯存溫度範圍 TSTG |
|
-45 ~ +85 |
℃ |
|
工作溫度範圍 TC |
|
-40 ~ +70 |
℃ |
|
PD偏置電壓 |
VPD+ |
9 |
V |
|
VPD- |
-9 |
V |
|
|
平衡輸入光功率 Pin_B |
|
10 |
mW |
|
焊接溫度Tp |
|
260（10s） |
℃ |
|
靜電放電敏感度ESD |
|
≥250 |
V |
|
光纖最小彎曲半徑RFiber |
|
20 |
mm |
典型特性曲線：
|
|
|
|

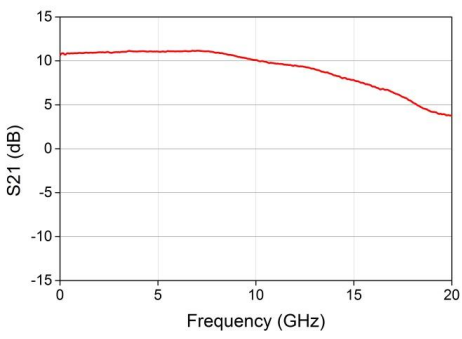

PD+頻率響應曲線 |

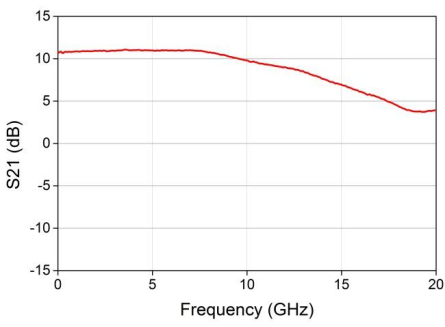

PD-頻率響應曲線 |
訂購信息：
BPD10R 10GHz平衡探測器
BPD10R-M 10GHz平衡探測器模塊
注意事項：
注意靜電防護（ESD）;開啟：先接地後開啟電源，上電工作；斷電：應先移除光源，再斷開電源。
