EPG-LAB-30ps設計用於產生短、高質量的電脈衝，可在30ps至130ps之間精確調節。該模塊嵌入了一個高帶寬RF放大器，以提供適用於驅動LiNbO3調製器的輸出脈衝電壓。脈衝的寬度和輸出峰值功率都通過所提供的圖形用戶界麵來控製。EPG-LAB-30ps可從外部觸發單脈衝生成，最大工作脈衝重複頻率超過3.5GHz。
現貨
樣機支持
EPG-LAB-30ps是一款可觸發的電脈衝發生器，具有可調節的輸出功率，可提供可調節的脈衝。它采用緊湊而堅固的外殼，可隨時間穩定運行。
EPG-LAB-30ps設計用於產生短、高質量的電脈衝，可在30ps至130ps之間精確調節。該模塊嵌入了一個高帶寬RF放大器，以提供適用於驅動LiNbO3調製器的輸出脈衝電壓。脈衝的寬度和輸出峰值功率都通過所提供的圖形用戶界麵來控製。EPG-LAB-30ps可從外部觸發單脈衝生成，最大工作脈衝重複頻率超過3.5GHz。
Exail LAB模塊包括LAZ-LAB、Mod LAB、OPP-LAB、MBC-LAB和EPG-LAB。我們的可靠匹配模塊係列均提供可在您的實驗室中使用的功能。我們的目標是提供一種經濟高效、通用的解決方案，易於組裝，以滿足您的複雜信號生成需求。

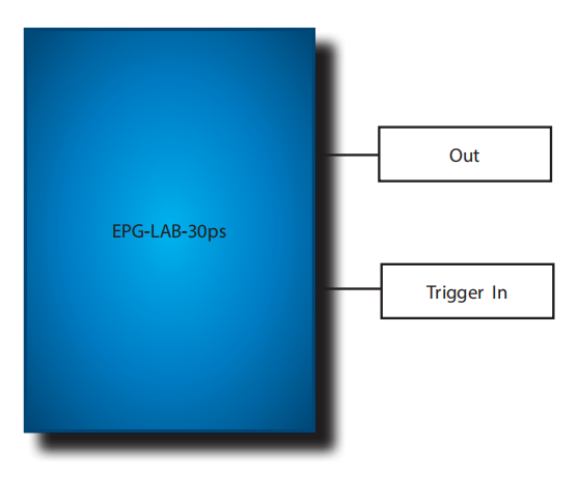

功能結構圖
EPG-LAB-30ps集成:
l 電子電路，用於產生從30ps到130ps的幹淨且快速的電脈衝
l 射頻放大器，輸出脈衝峰峰值高達6.5Vpp
脈衝的寬度和輸出峰值功率都通過所提供的圖形用戶界麵來控製。
使用觸發輸入端口，EPG-LAB-30ps可從外部觸發單脈衝生成，最大工作脈衝重複頻率超過3.5GHz。
EPG-LAB-30ps
|
電信號輸入參數 |
|
|
|
|
|
|
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
觸發阻抗 |
- |
- |
- |
50 |
- |
Ω |
|
觸發電壓 |
- |
TTL |
0 |
0 |
2 |
V |
|
觸發頻率 |
- |
- |
單脈衝 |
- |
3.5 |
GHz |
|
觸發轉換速率(1) |
|
- |
100- |
- |
- |
V/us |
|
電源 |
- |
- |
9 |
12 |
15 |
V |
（1）低轉換速率，附加抖動將增大。
|
電信號輸出參數 |
|
|
|
|
|
|
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
脈衝類型 |
- |
- |
負脈衝-方波脈衝 |
|
||
|
脈衝寬度 |
- |
- |
30 |
- |
100 |
ps |
|
上升/下降時間（20%-80%） |
- |
- |
- |
- |
15/15 |
ps |
|
附件RMS抖動 |
|
- |
- |
- |
1 |
ps |
|
重複頻率 |
- |
- |
單脈衝 |
- |
3.5 |
GHz |
|
輸出阻抗 |
Ω |
- |
- |
50 |
- |
Ohms |
|
輸出幅值 |
MO |
可調 |
3 |
- |
5 |
V |
|
|
HO |
可調 |
5 |
- |
6.5 |
V |
（2）負脈衝。
|
|
|
|
30 ps輸出電脈衝 |

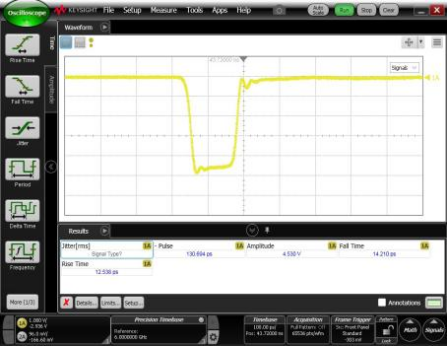

130ps輸出電脈衝 |
EPG-LAB-30ps
|
|
|
|
接口及尺寸 |
|
|

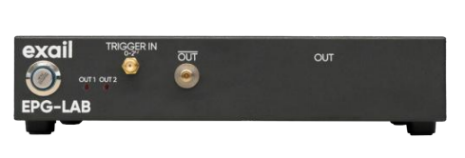

前麵板 |
|
|
RF輸入接頭 |
觸發輸入-SMA母頭-50Ω |
|
RF輸出接頭 |
輸出-1.85mm母頭 |
|
後麵板 |
|
|
電源（12V-2A） |
DC In - Jack male 2 mm |
|
USB端口 |
USB-B類型 |
|
產品尺寸 |
220 mm x 220 mm x 52 mm |
|
環境參數 |
|
|||
|
參數 |
Min |
Typ |
Max |
Unit |
|
工作溫度範圍 |
+15 |
- |
+35 |
°C |
|
存儲溫度範圍 |
-20 |
- |
+50 |
°C |
|
絕對最大值 |
|
|||
|
參數 |
Min |
Typ |
Max |
Unit |
|
觸發輸入水平 |
- |
- |
3 |
V |
產品選型：
|
EPG-LAB-30ps-XX |
|
|
|
|
MO |
MO:中等輸出脈衝幅值 |
|
|
HO |
HO：高輸出脈衝幅值 |
